GB/T2651-2008是金屬材料熔化焊和壓焊接頭的拉伸試驗程序規定，試驗參照GB/T228標準，采用拉力試驗機來協助完成。

焊接接頭的拉伸試驗（包括全焊縫拉伸試驗）  試驗的目的是測定焊接接頭（焊縫）的強度（抗拉強度σb，屈服點σs）和塑性（伸長度δ，斷面收縮率φ），并且可以發現斷口上的某些缺陷（如白點）。

試驗穩定一般為常溫條件下，即23度左右。

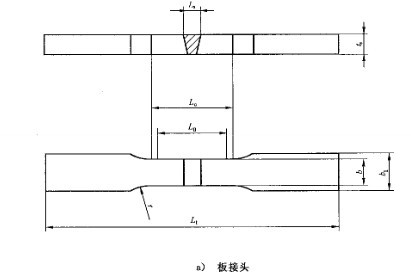

取樣的位置：試樣應從焊接接頭垂直于焊縫軸線方向截取，試樣加工完成后，焊縫的軸線應位于試樣平行長度部分的中間。
試樣的制備按GB/T2651-2008規定進行。

試驗時，按照GB/T228規定，用試驗機對試樣逐漸連續加載，直至試樣破壞，求得相關力學參數。試驗報告一般需要顯示如下參數：試樣編號、尺寸/直徑、最大載荷、抗拉強度、斷口位置等。
